Ürün Açıklaması

Genellikle polisanahtar olarak adlandırılan 16V PPTC Polisviç Sıfırlanabilir Sigorta, elektrik devrelerini aşırı akım koşullarından korumak için tasarlanmış elektronik bir bileşendir. Pozitif sıcaklık direnç katsayısına sahip polimer bazlı bir malzeme kullanılarak çalışır. Bu, cihazdan geçen akım arttıkça polimerin sıcaklığının da artması ve direncinin artmasına neden olduğu anlamına gelir.

Özellikler

Radyal Kurşunlu Cihazlar

Kürlenmiş, alev geciktirici epoksi polimer yalıtım malzemesi UL 94V-0 gereksinimlerini karşılar

Toplu Paket veya çoğu modelde bant ve makara mevcuttur

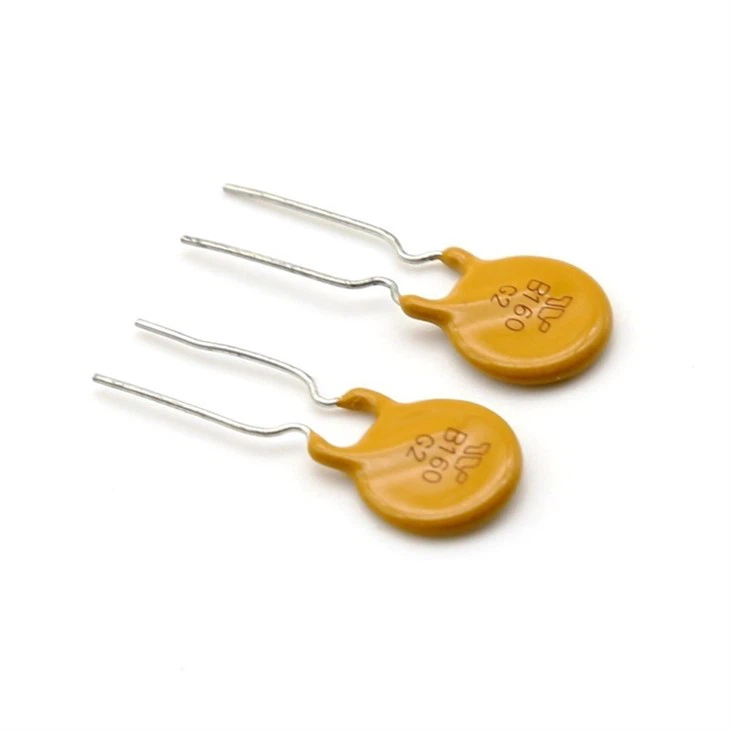

10A PPTC Resettable radial lead Fuse

PPTC Sigorta işleyişinin bozulması

1. Normal Çalışma Durumu:Devre normal çalışma durumundayken ve akım güvenli bir aralıkta olduğunda PPTC sigortası düşük direnç gösterir. Bu, önemli bir voltaj düşüşü veya ısı üretimi olmadan akımın içinden akmasına izin verir.

2. Aşırı Akım Durumu:Kısa devre veya arıza nedeniyle akım yükselmesi gibi aşırı akım olayı meydana gelirse, PPTC sigortasından geçen akım önemli ölçüde artar. Akım arttıkça PPTC'deki polimerin sıcaklığı da artar.

30V 09A resettable PolySwitch PPTC Fuses

3. Geçiş Aşaması:Polimerin sıcaklığı arttıkça direnci de artmaya başlar. Dirençteki bu artış, kendi kendini düzenleyen bir mekanizma görevi görür. PPTC sigortası, direncinin hızla arttığı bir geçiş durumuna girer. Dirençteki bu ani artış, PPTC'de önemli bir voltaj düşüşüne neden olur ve bu da devreden geçen akımın sınırlandırılmasına yardımcı olur.

4. Akım Sınırlaması:PPTC sigortasındaki yükselen direnç ve voltaj düşüşü, akımı etkili bir şekilde güvenli bir seviyeye sınırlar. Bu, devrenin ve bağlı bileşenlerin aşırı akımın zararlı etkilerinden korunmasına yardımcı olur. PPTC sigortası etkili bir şekilde kendi kendini sıfırlayan bir devre kesici görevi görür.

5. Sıfırlama:Aşırı akım durumu ortadan kaldırıldığında veya arıza giderildiğinde PPTC sigortası soğumaya başlar. Sıcaklık düştükçe polimerin direnci yavaş yavaş düşük başlangıç durumuna geri döner. Bu, devrenin normal çalışmasına geri döndürülmesini sağlar.

Ürün bilgileri

Öğe adı:	16V PPTC Poliswitch Sıfırlanabilir Sigorta	Derecelendirme Akımı:	0.05A-14A
Değerlendirme Gerilimi:	16VDC	Kapasiteyi aşmak:	Düşük
Tip:	Radyal	Kullanımı:	Elektrikli PTC, PPTC Sıfırlanabilir Sigorta
Sıfırlama Türü:	Otomatik sıfırlama	Başvuru:	İletişim sistemi
Paket:	Standart paket	Güvenlik standartları:	RoHS, Erişim, HF uyumluluğu

Ürün Boyutu

16V PPTC Resettable Fuse

16V PPTC Polyswitch Radial Leaded Fuse dimension

ÖzelliklerOrtam sıcaklığı ile çalışma akımı arasında

P/N	Çalışma Ortam Sıcaklığı
P/N	-40 derece	-20 derece	0 derece	25 derece	40 derece	50 derece	60 derece	70 derece	85 derece
TRA005 Serisi	0.08	0.07	0.06	0.05	0.04	0.04	0.03	0.03	0.02
TRA010 Serisi	0.17	0.15	0.13	0.10	0.07	0.06	0.05	0.04	0.03
TRA017 Serisi	0.27	0.24	0.21	0.17	0.14	0.12	0.09	0.07	0.05
TRA020 Serisi	0.32	0.28	0.25	0.20	0.16	0.14	0.12	0.10	0.07
TRA025 Serisi	0.40	0.34	0.29	0.25	0.20	0.17	0.15	0.13	0.09
TRA030 Serisi	0.47	0.41	0.36	0.30	0.24	0.21	0.18	0.14	0.10
TRA040 Serisi	0.62	0.53	0.46	0.40	0.31	0.28	0.23	0.20	0.16
TRA050 Serisi	0.77	0.67	0.58	0.50	0.40	0.34	0.30	0.25	0.19
TRA065	1.00	0.87	0.75	0.65	0.51	0.45	0.40	0.34	0.22
TRA075	1.04	0.94	0.83	0.75	0.61	0.54	0.46	0.41	0.29
TRA090	1.39	1.22	1.07	0.90	0.72	0.63	0.53	0.45	0.33
TRA110 Serisi	1.61	1.43	1.24	1.10	0.89	0.83	0.74	0.66	0.56
TRA120 Serisi	1.76	1.56	1.35	1.20	0.97	0.91	0.81	0.72	0.61
TRA135 Serisi	1.98	1.75	1.54	1.35	1.08	1.01	0.89	0.78	0.67
TRA160 Serisi	2.30	2.06	1.82	1.60	1.33	1.20	1.05	0.96	0.78
TRA185	2.68	2.41	2.13	1.85	1.53	1.40	1.23	1.13	0.93
TRA200	3.14	2.70	2.28	2.00	1.80	1.72	1.34	1.23	1.03
TRA250	3.63	3.25	2.88	2.50	2.08	1.93	1.70	1.53	1.30
TRA300 Serisi	4.34	3.87	3.42	3.00	2.49	2.28	2.02	1.82	1.52
TRA400 Serisi	5.78	5.15	4.58	4.00	3.28	3.04	2.68	2.42	2.07
TRA500 Serisi	7.23	6.44	5.73	5.00	4.10	3.80	3.35	3.03	2.59
TRA600	10.12	9.01	8.02	7.00	5.74	5.32	5.25	4.24	3.62
TRA700	10.12	9.01	8.02	7.00	5.74	5.32	5.25	4.24	3.62
TRA800 Serisi	11.56	10.30	9.16	8.00	6.56	6.08	5.36	4.84	4.14
TRA900 Serisi	13.00	11.58	10.30	9.00	7.38	6.84	5.36	4.84	4.14
TRA1000	14.45	12.88	11.45	10.00	8.20	7.60	6.70	6.05	5.18
TRA1100	15.89	14.16	12.60	11.0	9.02	8.36	7.37	6.66	5.69
TRA1200	17.34	15.45	13.74	12.00	9.84	9.12	8.04	7.26	6.21
TRA1300	18.79	16.74	14.89	13.00	12.66	9.88	8.71	7.87	6.73
TRA1400	20.23	18.03	16.03	14.00	15.31	10.64	9.38	8.47	7.25

Başvuru

1. Tüketici Elektroniği; 2. Güç Adaptörleri ve Şarj Cihazları; 3. Baskılı Devre Kartları (PCB'ler); 4. Otomotiv Elektroniği; 5. Telekomünikasyon Ekipmanları; 6. Endüstriyel Kontrol Sistemleri; 7. Tıbbi Cihazlar; 8. Güç Bankaları; 9. LED Aydınlatma; 10. Tüketici Aletleri; 11. Endüstriyel Ekipman.
